組合式不銹鋼水箱

發布時間：2021-06-04 09:48:31點擊量：7234

一、制造標準：國家建筑標準設計圖集02S101
二、選用材質:SUS304系列、SUS316系列或SUS444系列
三、適用范圍：

各類工業、民用建筑給水、暖通，消防系統：
食品、飲料、造酒、水處理行業：

醫藥、石油、化工行業
靈活、合理的板形設計可適各種尺寸組合的容器。

四、產品特點：
選材優質精良
優質食品級不銹鋼SUS304極大延長可水箱的使用壽命，并能較好防止水質的二次污染。

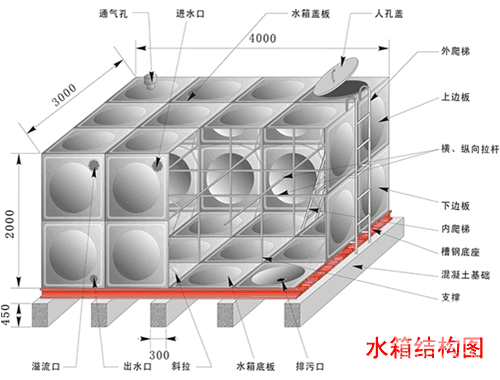

結構獨特合理
**度的沖壓板及箱內分布均勻的不銹鋼拉筋使箱體承壓均勻合理。

施工方便快捷

標準沖壓板塊1000×1000、1000×500、500×500mm隨意裝配現場組裝焊接，無需吊裝設備。
箱體輕盈美觀
高質量的沖壓工藝，既保證了箱體**限度的承壓需要，又降低了材料厚度，滿足了箱體的美觀實用要求。
五安裝說明
1、水箱基礎要求
砼基礎幾何尺寸應按GB02S101有關規定制定。
砼基礎平面高低差＜5mm
2、水箱的安裝，施工和驗收
專業焊工現場氬弧焊接。
施工現場有標準電源。水箱四周有≥500mm的檢修空間。
外觀檢驗無銹蝕，無污染：注滿水2-3h，箱體無明顯變形，焊縫無滲漏為合格。
3、水箱的使用、維修和保養
配管時，切勿向配管進出水口施加過大的負荷。
不要將閥門及大口徑管道的重量直接施加到水箱水口，必要時設置管道支撐：
對焊接管的膨脹、收縮、振動必須裝伸縮柔性接頭。
4、水箱配置及配套附件
本公司水箱供貨范圍箱體、帶鎖人孔、爬梯、短管及單片法蘭。
本公司還可以根據用戶的要求提供配套的附件，如：浮球閥、玻管液位計及各種水箱**設備等。

序號	公稱容積 m3	箱體尺寸			外形尺寸			鋼板厚度					接管直徑DN				部位參數			基礎參數			水箱重量（kg)
		L	B	H	L1	B1	H1	箱頂	箱底	箱壁			接管直徑DN				部位參數			基礎參數
		L	B	H	L1	B1	H1	箱頂	箱底	1段	2段	3段	進水管	出水管	溢流管	泄水管	h1	h2	h3	L3	L2	n
1	1	1000	1000	1000	1170	1170	1085	1.5	2.0	1.5			40	40	50	50	100-160	120-150	150	1000	1300	2	143
2	2	2000	1000	1000	2170	1170	1085	1.5	2.0	1.5			50	50	70	50	100-160	120-150	150	2000	2300	2	237
3	4	2000	2000	1000	2170	2170	1085	1.5	2.0	1.5			70	70	80	50	100-160	120-150	150	2000	2300	2	390
4	8	2000	2000	2000	2170	2710	2085	1.5	2.5	1.5	2.0		80	80	100	50	120-150	120-150	150	2000	2300	2	667
5	12	3000	2000	2000	3170	2710	2085	1.5	2.5	1.5	2.0		100	100	150	70	120-150	120-150	150	2000	3300	2	912
6	16	4000	2000	2000	4170	2710	2085	1.5	2.5	1.5	2.0		125	125	150	70	120-150	120-150	150	2000	4300	3	1155
7	18	3000	3000	2000	3170	3170	2085	1.5	2.5	1.5	2.0		125	125	150	70	120-150	120-150	150	2000	2300	2	1219
8	24	4000	3000	2000	4170	3170	2085	1.5	2.5	1.5	2.0		150	150	200	70	120-150	120-150	150	2000	4300	3	1528
9	30	5000	3000	2000	5170	3170	2085	1.5	2.5	1.5	2.0		150	150	200	70	120-150	120-150	150	2000	5300	3	1832
10	32	4000	4000	2000	4170	4170	2085	1.5	2.5	1.5	2.0		150	150	200	80	140	120-150	150	2000	4300	3	1914
11	40	5000	4000	2000	5170	4170	2085	1.5	2.5	1.5	2.0		150	150	200	80	140	120-150	150	2000	5300	3	2303
12	48	6000	4000	2000	6170	4170	2085	1.5	2.5	1.5	2.0		150	150	200	80	140	120-150	150	2000	6300	4	2672
13	75	5000	5000	3000	5170	5170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	80	140	120-150	150	2000	4300	3	3689
14	90	6000	5000	3000	6170	5170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	80	140	120-150	150	2000	6300	4	4267
15	105	7000	5000	3000	7170	5170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	80	150	150	150	2000	7300	4	4842
16	120	8000	5000	3000	8170	5170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	100	150	150	150	2000	8300	5	5418
17	144	8000	6000	3000	8170	6170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	100	160	150	150	2000	8300	5	6258
18	180	10000	6000	3000	10170	6170	3085	1.5	3.0	1.5	2.0	2.5	150	150	200	100	160	150	150	2000	10300	6	7584
